Resposta direta: certificação de fibra óptica é o conjunto de medições que comprova, enlace por enlace, que o caminho óptico instalado atende ao projeto e à norma aplicável. O laudo precisa mostrar a perda de inserção medida, o comprimento de onda usado, o resultado em cada sentido da medição, o traço de OTDR quando contratado e o limite com que cada resultado foi comparado, com veredito PASS ou FAIL por enlace. Sem esses itens, o documento registra o que foi instalado, mas não certifica nada.
O que a certificação de fibra mede (e o que ela não mede)

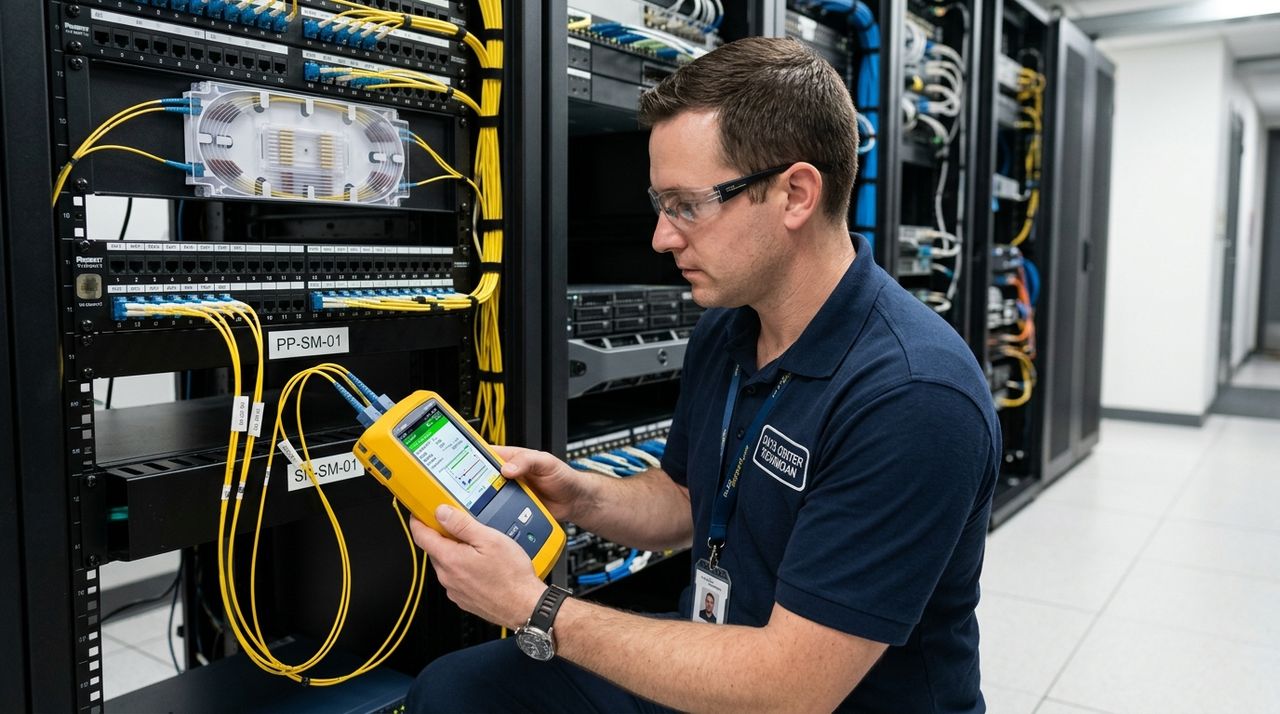

A fibra não é certificada com o mesmo equipamento do cobre. Um certificador de cobre, como o Fluke Networks DSX-5000, mede pares metálicos, e não certifica fibra sem equipamento óptico dedicado. O ensaio óptico usa dois instrumentos: o conjunto de fonte de luz com medidor de potência, conhecido como OLTS, e o reflectômetro óptico no domínio do tempo, o OTDR. Se o seu cenário principal é cobre, os critérios de conferência estão no artigo sobre como ler um laudo de certificação de rede e no guia de certificação de rede para gestores de TI.
O que a certificação óptica entrega: perda de inserção total do enlace, comprimento óptico, perda de cada evento (emendas e conectores), reflectância e a comparação de tudo isso com o orçamento de perda calculado para o projeto. O que ela não entrega: garantia de desempenho da aplicação, que depende do projeto inteiro, e substituição do ensaio de continuidade, que é apenas o primeiro passo.
Perda de inserção: a medição de referência
A perda de inserção é o teste principal. O técnico conecta uma fonte de luz estabilizada a uma extremidade do enlace e o medidor de potência a outra, usando cordões de referência calibrados, e registra o resultado em decibéis (dB). Esse valor é comparado ao orçamento de perda do enlace, que considera o tipo de fibra, o comprimento, o comprimento de onda e a quantidade de conexões e emendas.
Os comprimentos de onda de trabalho: 850 nm e 1300 nm em fibra multimodo, 1310 nm e 1550 nm em fibra monomodo. Medir no comprimento de onda errado para o tipo de fibra invalida o resultado, mesmo que o número pareça bom.
Em fibra multimodo, as normas de ensaio pedem a medição nos dois sentidos do enlace (de A para B e de B para A) e o resultado consolidado a partir das duas leituras. Laudo com um único sentido em multimodo é um laudo incompleto.
Antes de qualquer medição, cada conector precisa ser inspecionado e limpo. Poeira e resíduo de gel são a causa mais comum de perda alta em enlace recém-instalado.
OTDR: quando o traço complementa a medição
O OTDR injeta pulsos de luz no enlace e devolve um traço com o que encontrou pelo caminho: perda de cada evento, reflectância, distância em que cada evento aparece e onde estão as anomalias. Ele localiza emenda com bolha, conector mal montado, dobra acentuada em bandeja ou manicoto e trecho de cabo danificado.
O OTDR não substitui a medição de perda de inserção: ele complementa. As duas leituras respondem a perguntas diferentes. A perda de inserção diz se o enlace passa; o traço diz onde está o problema quando ele não passa. Se o seu projeto exige o traço por enlace, o documento precisa vir com os parâmetros de medição declarados (largura de pulso, alcance, tempo de aquisição) e com o arquivo nativo, não apenas a imagem da tela.
Os nove pontos para conferir no laudo óptico
- Identificação do projeto, do cliente e de cada enlace testado, com nomenclatura igual à do projeto.
- Tipo de fibra e categoria de cada enlace, por exemplo OM3, OM4, OS2.
- Comprimento de onda usado em cada medição.
- Perda de inserção medida, limite aplicável e veredito PASS ou FAIL, por enlace e por sentido.
- Sentido da medição (A para B, B para A) e o resultado consolidado.
- Eventos de emenda e de conector com perda e reflectância, e o traço de OTDR quando contratado.
- Polaridade dos pares duplex, conferida e documentada posição por posição.
- Equipamento usado, número de série e validade da calibração do medidor e dos cordões de referência.
- Data dos testes, responsável técnico identificado e os arquivos digitais nativos do equipamento.
Parâmetros que aparecem no laudo e o que cada um acusa
| Parâmetro | O que acusa | Unidade típica | Se falhar, indica |
|---|---|---|---|
| Perda de inserção | Atenuação total do enlace | dB | conector mal montado, emenda ruim, comprimento acima do previsto |
| Comprimento do enlace | Distância óptica percorrida | metros | rota diferente da projetada ou reserva técnica não declarada |
| Perda por evento | Qualidade de cada emenda e conector | dB | fusão com falha, conector sujo ou mal polido |
| Reflectância | Luz refletida de volta pela descontinuidade | dB | conector mal acabado ou emenda defeituosa |
| Atenuação distribuída | Perda ao longo do cabo, pelo traço do OTDR | dB/km | cabo danificado, macrodobra, fibra fora de especificação |
| Polaridade | Ordem dos pares duplex no enlace | sem unidade | cordões ou posições trocadas no patch panel |
A tabela orienta a leitura do documento. Os limites de aceitação de cada parâmetro dependem da norma e do projeto, e o laudo deve trazer o limite que foi comparado com cada medição.
Erros comuns que reprovam um enlace óptico
- Conector sujo: poeira, resíduo de gel ou manuseio sem proteção. Inspecione e limpe antes de medir, inclusive os cordões de referência.
- Cordão de referência danificado ou fora da validade: contamina a leitura de toda a campanha.
- Curvatura acentuada em bandeja de emenda ou abraçadeira apertada: a macrodobra aparece no traço do OTDR e derruba o orçamento de perda.
- Comprimento de onda inadequado para o tipo de fibra medido.
- Medição em um único sentido em fibra multimodo.
- Entrega apenas do resumo em planilha, sem os arquivos nativos do equipamento. Sem eles não há como reanalisar o resultado em uma auditoria futura.
Certificação de fibra e de cobre pedem equipamentos e critérios diferentes
Se o projeto tem backbone óptico e horizontal metálico, o laudo pode vir em dois documentos, e isso é normal. O que não se aceita é um documento único de fibra emitido por certificador de cobre, ou um laudo óptico sem a medição de perda de inserção. Essa distinção, aliada ao tipo de fibra escolhido para a instalação, muda o critério de aceitação de ponta a ponta: a escolha entre monomodo e multimodo está no artigo sobre fibra óptica industrial e o tratamento de emendas e o papel do OTDR estão no guia de fusão de fibra óptica. Sobre o equipamento de cobre citado aqui, veja o artigo do Fluke DSX-5000.
Perguntas frequentes
O OTDR substitui o certificado de perda de inserção?
Não. O OTDR mostra onde estão os eventos e as anomalias; a perda de inserção medida com fonte e medidor de potência é que responde se o enlace atende ao orçamento de perda. Os dois testes se complementam.
Qual é o limite de perda aceitável em um enlace óptico?
Depende do tipo de fibra, do comprimento, do comprimento de onda e da quantidade de conexões e emendas. O laudo deve trazer o orçamento de perda calculado para o enlace e comparar cada medição com ele.
Preciso exigir os arquivos nativos do equipamento?
Sim. Os arquivos nativos permitem reanálise, conferência de escala e auditoria de um resultado contestado depois. Planilha de resumo e foto de tela não bastam.
O laudo óptico serve tanto para backbone quanto para cabos ópticos de horizontal?
Sim, e o critério de aceitação muda com o trecho, porque mudam o comprimento, o número de conexões e o orçamento de perda do projeto.
