Certificação de rede é a medição de cada enlace do cabeamento estruturado com um equipamento certificador, o cable analyzer, comparando os resultados com os limites de uma norma de referência, como a ABNT NBR 16521 e a ABNT NBR 14565, além das bases internacionais ISO/IEC 11801 e TIA-568. O entregável é um laudo por ponto, com resultado de aprovação ou reprovação, que comprova que a infraestrutura atende à categoria contratada. Para o gestor de TI, o laudo é a evidência objetiva de que a rede vai sustentar as aplicações do negócio antes de a obra ser aceita.
Por que o laudo importa
O enlace mal executado aparece depois, na forma de lentidão, perda de pacotes e chamados difusos. Quando a certificação é condição de aceite, a responsabilidade pelo reparo fica com quem executou a obra. O laudo também vira o registro técnico da infraestrutura, útil para expansões, mudanças de layout e auditorias. Sem a margem medida em relação à norma, não dá para saber se um enlace projetado para 1 Gbps vai comportar 10 Gbps no futuro. A opinião do instalador não substitui a medição.
O que o certificador mede
O certificador aplica uma sequência de testes em cada enlace e compara cada resultado com os limites da norma configurada. Os principais parâmetros:
| Parâmetro | O que indica |
| Comprimento e atraso | Distância física do enlace e tempo de propagação do sinal |
| Atenuação (insertion loss) | Perda de sinal ao longo do cabo, conectores e cordas |
| Diafonia NEXT e PSNEXT | Vazamento de sinal entre pares vizinhos no mesmo cabo |
| Return loss | Reflexão de sinal por mau contato, conector mal crimpado ou raio de curvatura |
| Delay skew | Diferença de chegada entre pares, crítica em transmissões como 10GBASE-T |
| Continuidade da blindagem | Verificação de aterramento dos cabos blindados |
Certificação não é teste de tom nem verificação
São três níveis de teste, e confundi-los gera aceite errado:
| Nível | Ferramenta | O que responde | Quando basta |
| Teste rápido | Toner e lan tester | O cabo está conectado? | Rede existente, ponto a ponto |
| Verificação | Verificador de cabos | O enlace funciona dentro do esperado? | Manutenção e conferência |
| Certificação | Certificador com limites de norma | O enlace atende à categoria e norma contratadas? | Obra nova, garantia, contrato e SLA |
Só o certificador, com limites de norma carregados, produz o laudo que sustenta aceite de obra e garantia de fábrica. As dúvidas mais comuns desse processo estão respondidas no FAQ de certificação de rede.
Normas e categorias
A ISO/IEC 11801 e a TIA-568 definem categorias (Cat 5e, Cat 6, Cat 6A, Cat 8) e classes (D, E, EA). No Brasil, a ABNT NBR 16521 é a referência usada em contratos de certificação de cabeamento estruturado, e a ABNT NBR 14565 orienta projeto e instalação. Quem precisa do detalhamento normativo encontra o guia completo de ABNT NBR 16521 publicado no blog.
O equipamento de certificação

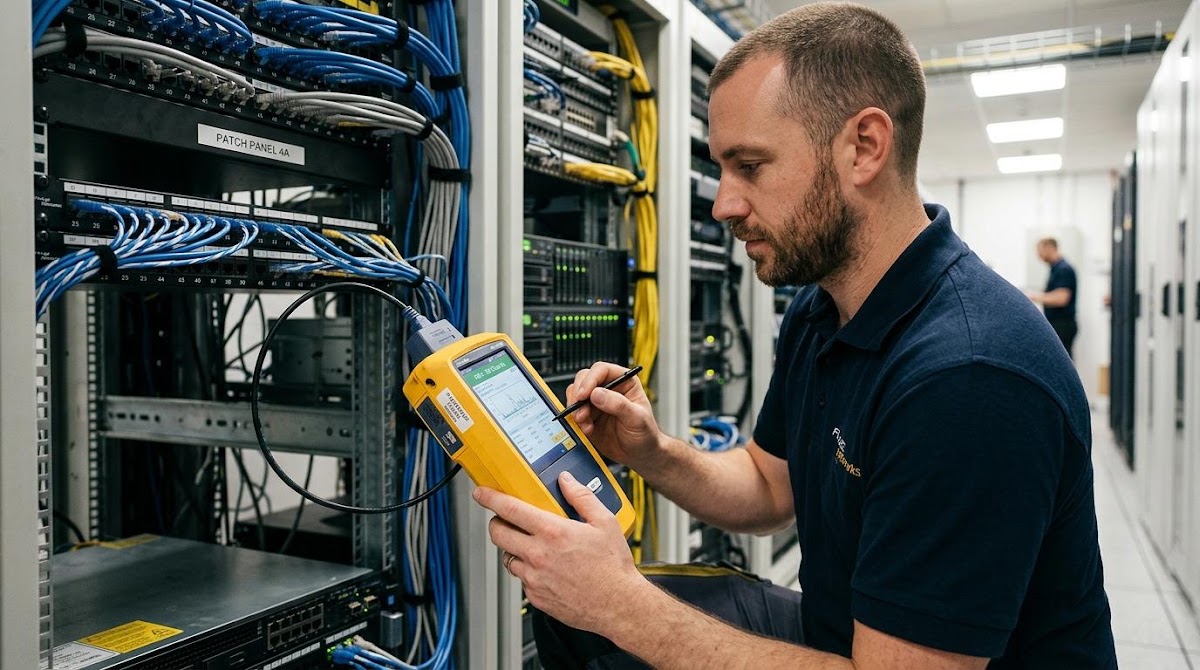

Para cabos de cobre, o padrão de mercado é o analisador da família DSX da Fluke Networks. O Fluke Networks DSX-5000 certifica enlaces de cobre até Cat 6A, com testes até 1 GHz, aplica os limites da norma configurada e grava o resultado por enlace. O funcionamento completo do equipamento está no artigo Fluke DSX-5000: o equipamento que garante a certificação de rede.
O que um laudo de certificação deve conter
Identificação do cliente e da obra com data; norma e categoria aplicadas; resultado de aprovação ou reprovação por parâmetro; resultado por enlace, com referência de ponto a ponto (painel e porta); equipamento usado e data da calibração; e, quando aplicável, anexo com o projeto de cabeamento.
Quando contratar certificação
Obra nova de CPD ou andares, ampliação de infraestrutura, mudança de rack ou de painel, contratos com SLA de rede e exigências de auditoria ou seguro. Em todos esses casos, a certificação deve ser condição de aceite, não etapa facultativa. As falhas de instalação que reprovam enlaces estão catalogadas no artigo 7 falhas comuns em certificação de cabeamento.
O que perguntar ao fornecedor
Escopo por enlace: quantos pontos, qual categoria e norma; limites configurados no equipamento; conduta em caso de reprovação, com reteste e responsável pelo reparo; entrega de laudo digital por ponto; equipamento usado e calibração vigente; e cobertura da garantia do retrabalho.
Como a E2GO atua
A E2GO executa certificação de cabeamento estruturado com equipe própria e o Fluke Networks DSX-5000 em campo, em obras de infraestrutura de TI e CPD, com laudo por enlace e acompanhamento do gestor no aceite. Valores e prazos dependem do escopo de pontos, categoria e norma escolhidos.
Recebeu uma obra de cabeamento ou quer auditar a rede atual? Peça um diagnóstico à E2GO pelo site e2go.com.br e leve o escopo de pontos e a categoria desejada para a primeira conversa.
