Um laudo de certificação de rede é o documento que comprova que cada ponto de um cabeamento estruturado foi testado contra uma norma e aprovado. Não é uma opinião: é o compromisso entre o que foi fornecido e o que você assina. Um laudo feito por equipamento inadequado ou sem identificação não protege ninguém: vira papel que não se sustenta em disputa.
Imagine uma obra com três prédios e duzentos pontos de rede, todos passando por dutos e shafts. O laudo é o relatório de certificação que transforma essa execução em dados verificáveis, ponto por ponto, contra os limites da norma certa. É essa ligação entre medição e norma que separa uma entrega comprovada de uma execução sem evidência técnica.
A estrutura básica de um laudo confiável
Um laudo confiável reúne quatro blocos: identificação, norma com versão, equipamento e metodologia, e o resumo de pontos aprovados e reprovados. Faltando um deles, o documento não comprova a execução.
- Identificação completa: cliente, empresa, endereço ou obra, data dos testes e responsável técnico pelo trabalho. Vale para vincular o documento ao contrato e ao escopo.
- Norma ou padrão aplicado, com versão: ABNT NBR 14565, ANSI/TIA-568 e ISO/IEC 11801 como referências gerais; a ABNT NBR 16521 entra quando o cabeamento é industrial. O laudo deve citar a norma com a edição usada; "testados conforme norma" sem identificar qual e em que edição não é completo.
- Equipamento e metodologia: modelo e fabricante do certificador, adaptadores usados e calibração válida, software que gerou o laudo. Certificação feita com medidor de outra finalidade não comprova nada.
- Resumo geral: total de pontos testados, aprovados e reprovados. O número precisa bater com o escopo contratado; se não bater, exija a justificativa por escrito.
O que conferir em cada bloco de um laudo de certificação de rede
Confira o documento bloco a bloco: identificação, norma, equipamento, resumo estatístico e resultado por ponto, com PASS/FAIL e margem em relação ao limite da norma. É nessa leitura que uma falha escondida aparece no meio de dezenas de pontos aprovados.
| Bloco do laudo | O que conferir | Por que importa |
|---|---|---|
| Cabeçalho e identificação. | Cliente, obra ou local, data, responsável técnico. | Vincula o documento ao serviço contratado e permite rastreabilidade em disputa. |
| Norma e padrão. | Norma citada com versão (ABNT NBR 14565, ANSI/TIA-568 ou ISO/IEC 11801 como referências gerais; NBR 16521 em cabeamento industrial). | Define quais limites e categoria de cabeamento foram aplicados. |
| Equipamento usado. | Modelo e fabricante do certificador (ex.: Fluke Networks DSX-5000 CableAnalyzer) e calibração. | Teste feito com equipamento genérico ou sem calibração não comprova nada. |
| Resumo estatístico. | Pontos testados, aprovados e reprovados. | Comprova se todo o escopo contratado foi testado. |
| Resultados por ponto. | Parâmetros medidos, folga em relação aos limites da norma, resultado PASS/FAIL. | É onde uma falha escondida aparece em meio a dezenas de "aprovados". |
Os parâmetros por trás dos resultados
Na certificação de rede, o laudo aprova o ponto quando todos os parâmetros exigidos pela norma são aprovados: wire map, comprimento, insertion loss, return loss, near-end crosstalk (NEXT), PSNEXT e outras diafonias. Cada parâmetro testa uma condição do enlace, e não a instalação inteira de uma vez: o comprimento do enlace, a continuidade do wire map, a perda de inserção (insertion loss), a perda de retorno (return loss), a diafonia NEXT e PSNEXT e os atrasos de propagação contam cada um uma parte da história. Falha em um parâmetro compromete o ponto, mesmo com os demais aprovados. Um resultado APROVADO com folga de 0,1 dB em 500 MHz é menos confortável do que outro com margem dilatada.
Em cabeamento estruturado, o canal tem limite típico de 100 m. A norma define, para o canal, atraso de propagação de até 555 ns e diferença de atraso (delay skew) de até 50 ns; o certificador, como o Fluke DSX-5000, aplica esses limites. Os limites exatos do que aprova ou reprova dependem da categoria do cabeamento e da norma usada.
Este artigo trata de cabeamento metálico. Fibra óptica tem ensaios próprios, com medição de perda (OLTS) e OTDR.
Pontos que mais pesam na leitura
Quatro itens mudam a leitura de um laudo: qual estrutura foi testada (link permanente ou canal), o resultado marginal marcado com asterisco, a configuração do certificador e o arquivo original dos testes.
- Link permanente ou canal: qual foi testado define os limites aplicados, e o mesmo ponto pode ter resultados diferentes nos dois casos.
- Resultado PASS* ou FAIL*: o asterisco marca resultado marginal, dentro da incerteza do equipamento. Não é aprovação limpa nem reprovação; exige atenção.
- Limite de teste e tipo de cabo (NVP) configurados corretamente: configuração errada, como categoria ou NVP diferente do cabo instalado, invalida o laudo.
- Arquivo original do certificador: exija o arquivo nativo do Fluke LinkWare (por exemplo, .flw), não só o PDF.
Sinais de alerta em um laudo
Laudo sem identificação, sem norma com versão, sem modelo do certificador ou com menos pontos que o escopo contratado é motivo para não aceitar o serviço. Estes sinais se repetem:
- Sem identificação de cliente, obra ou data de teste.
- Sem norma citada ou com versão desconhecida.
- Sem modelo e marca do certificador no cabeçalho.
- Quantidade de pontos menor que o escopo contratado.
- Todos os resultados PASS, sem nenhum registro de margem ou com folgas suspeitas.
- Falhas nos testes sem explicação do que foi feito em seguida.
- Sem assinatura do responsável técnico.
Se o laudo falhar em qualquer desses itens, o serviço pode não ter sido concluído. Não é questão de confiança no fornecedor: é uma conferência de que o que você vai pagar está aprovado em um papel de testes.

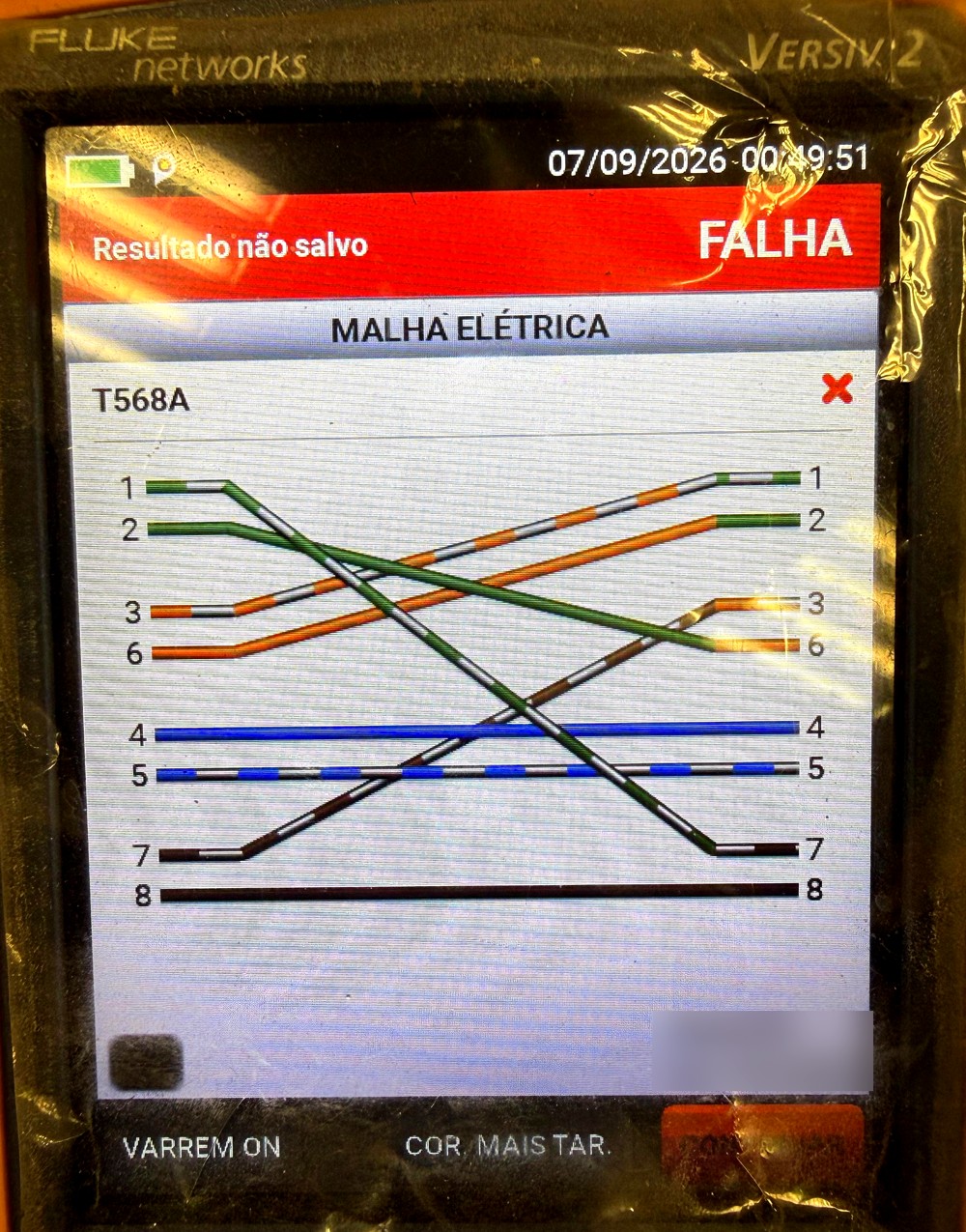

O que fazer quando o laudo aponta falha
Quando o laudo aponta falha, o caminho padrão é corrigir o ponto, retestar o mesmo trecho e emitir um novo laudo em que ele esteja aprovado contra a norma, com tudo registrado e conferido antes do aceite final.
A validade do laudo também depende da relação entre o teste, o equipamento e o profissional. Certificação feita com certificador adequado, calibrado e com registro dos resultados protege o cliente e a garantia do fornecedor. Num projeto de cabeamento estruturado, o laudo é o que mantém essa garantia válida.
Fornecedor e laudo: uma parceria de conferência
Conferir o laudo é uma etapa técnica do escopo contratado: um laudo de certificação de rede sem dados de verdade não tem validade, e o resultado final depende de quem compara o documento com o serviço executado.
A E2GO certifica cabeamento em campo com certificadores Fluke calibrados e entrega o laudo ponto a ponto, com parâmetros e margens. É essa rotina de campo que sustenta a leitura proposta neste guia.
Antes de assinar, tenha a lista de conferência em mãos, confira os pontos reprovados e marginais e confirme que a empresa que fez o teste sabe ler laudos.
Para apoiar a sua conferência, vale ler o guia completo de certificação de rede para gestores de TI, o artigo sobre o certificador Fluke Networks DSX-5000, o guia de normas da ABNT para certificação de redes e o FAQ sobre certificação de rede. Se o ponto reprovado tiver relação com garantia, o artigo sobre garantia de cabeamento estruturado mostra por que o laudo é exigido pelos fabricantes.
Se a sua empresa está recebendo um laudo de fornecedor ou precisa certificar um cabeamento novo, fale com a equipe da E2GO pelo site e2go.com.br. A conferência do laudo faz parte do serviço, não é um favor.
Perguntas frequentes
Estas são as quatro dúvidas que mais aparecem quando o gestor recebe o laudo do fornecedor e precisa decidir se aceita a obra.
O que deve conter um laudo de certificação de rede?
Identificação do cliente e da obra, data dos testes, responsável técnico, norma com versão, modelo e calibração do certificador, resumo de pontos testados, aprovados e reprovados e o resultado por ponto, com PASS/FAIL e margem em relação ao limite.
Qual a diferença entre link permanente e canal?
O link permanente cobre o cabo instalado, do painel até a tomada. O canal inclui também os cordões de ligação (patch cords) nas duas pontas. Os limites aplicados são diferentes, então o laudo precisa dizer qual dos dois foi testado.
O que significa PASS* no laudo Fluke?
PASS* indica resultado dentro da norma, mas dentro da faixa de incerteza do equipamento, ou seja, marginal. Não é reprovação, e também não é uma aprovação confortável: o ponto merece conferência.
Posso aceitar a obra só com o PDF do laudo?
Não. Peça o arquivo original do Fluke LinkWare, como o .flw, que traz todos os pontos e parâmetros medidos. O PDF é o relatório de certificação resumido e pode omitir justamente o detalhe que mostra a falha.
