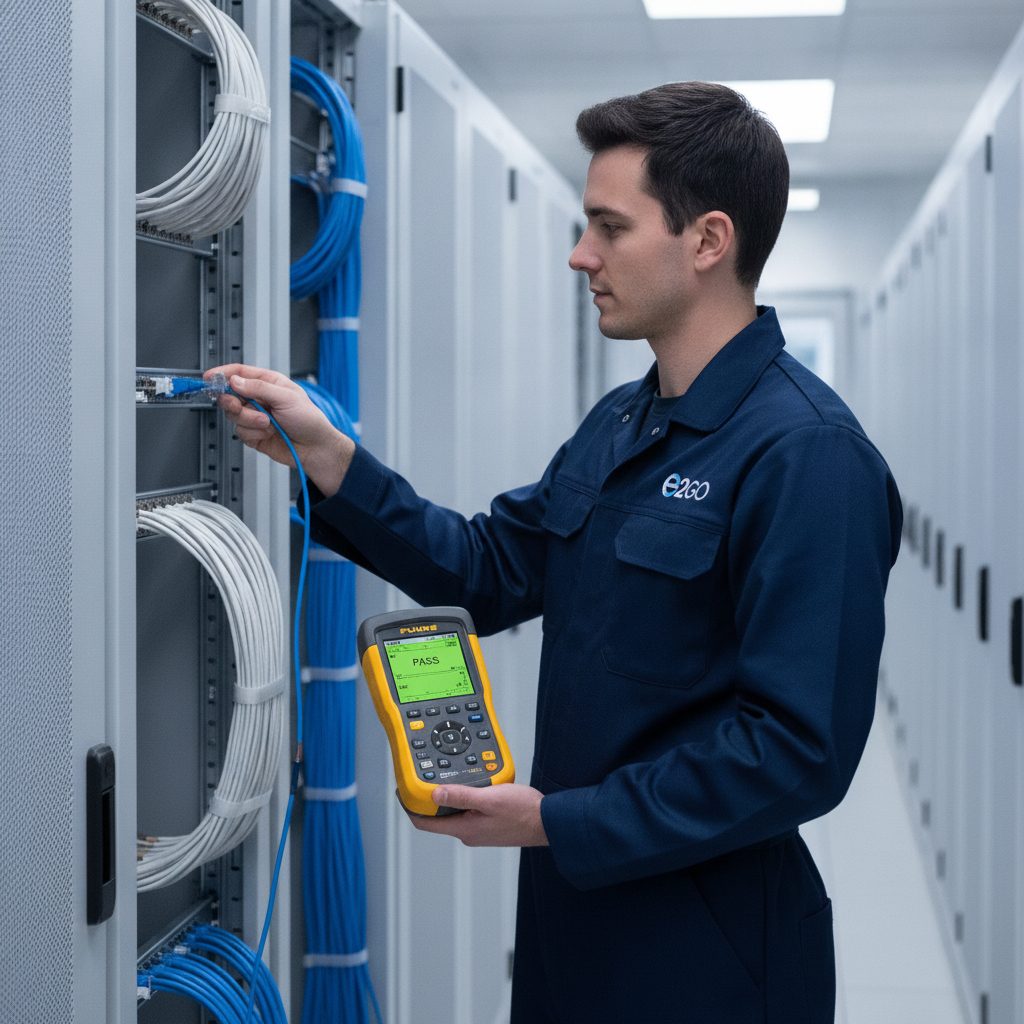

O que é o Fluke DSX-5000 CableAnalyzer?
O Fluke DSX-5000 CableAnalyzer é um analisador de cabos certificado para testar e certificar links de cobre em redes de dados. Ele faz parte da plataforma Versiv da Fluke Networks, projetada para certificação de cabeamento estruturado conforme padrões internacionais como TIA-568, ISO 11801 e ABNT NBR 16521.
Ele realiza testes em cabos de par trançado (U/UTP, F/UTP, SF/UTP) até a categoria 6A — frequência de até 1 GHz. Não é capaz de testar cabos de fibra óptica por si só; para isso, a E2GO utiliza testadores dedicados como o CertiFiber Pro (OLTS) e OptiFiber Pro (OTDR).
Por que usar o DSX-5000 na certificação?
A certificação de cabeamento com o DSX-5000 é exigida por normas como a ABNT NBR 16521 e a NBR 14565. Sem ela, não há garantia de que a infraestrutura entrega o desempenho especificado para a categoria projetada (Cat5e, Cat6 ou Cat6A).
O equipamento mede parâmetros como Next, PSNext, Return Loss, Propagation Delay e Delay Skew — valores que determinam se cada link da rede está dentro dos limites da norma.
Quais parâmetros o DSX-5000 testa?
O DSX-5000 executa os seguintes testes em cada link de cobre:
- Mapeamento de pares e fiação — verifica continuidade e correta terminação
- Comprimento do canal — máximo de 100 metros
- Propagation Delay — máximo de 555 ns
- Delay Skew — máximo de 50 ns
- Next e PSNext — isolamento entre pares e potência cumulativa
- Return Loss — reflexão de sinal
- Atenuação (Insertion Loss) — perda de sinal ao longo do cabo
O DSX-5000 x DSX-8000: qual a diferença?
O DSX-5000 testa até 1 GHz, suficiente para certificar links Cat6A. Já o DSX-8000 testa até 2 GHz, preparado para Cat8. Para a maioria dos projetos corporativos brasileiros, o DSX-5000 é o equipamento certo — Cat6A é o padrão mais comum em novas instalações de médio e grande porte.
E a fibra óptica? Como a E2GO certifica?
O DSX-5000 é o módulo de cobre da plataforma Versiv. Ele não aceita módulos de fibra. A E2GO realiza certificação de fibra óptica com equipamentos dedicados:
- CertiFiber Pro — para testes OLTS (perda óptica e comprimento)
- OptiFiber Pro — para testes OTDR (reflectometria óptica no domínio do tempo)
Saiba mais sobre certificação de fibra no artigo Fusão de Fibra Óptica — Guia Técnico de Emendas e OTDR.
Qual a importância do laudo gerado?
O DSX-5000 gera relatórios completos via software Fluke Linkware PC. Cada link testado produz um laudo com os valores medidos e o resultado (PASS/FAIL) comparado aos limites da norma aplicável.
Esse laudo é a prova documental de que a infraestrutura foi instalada conforme o padrão — essencial para garantia do fabricante, auditorias internas e responsabilidade técnica. Veja como a certificação de rede evita paradas operacionais.
Perguntas frequentes sobre o Fluke DSX-5000
O DSX-5000 certifica fibra óptica?
Não diretamente. O DSX-5000 é o módulo de cobre da plataforma Versiv e não aceita módulos de fibra. Para certificação de fibra óptica, a E2GO utiliza testadores dedicados: CertiFiber Pro (para testes OLTS) e OptiFiber Pro (para OTDR).
Qual a diferença entre DSX-5000 e DSX-8000?
O DSX-5000 testa até 1 GHz (cobre Cat6A). O DSX-8000 testa até 2 GHz (Cat8). Para projetos corporativos padrão, o DSX-5000 é suficiente.
O DSX-5000 gera laudo técnico?
Sim. Através do software Fluke Linkware PC, o equipamento gera relatórios completos de cada link testado, com valores medidos e comparação contra os limites da norma.
O DSX-5000 substitui o teste de certificação da ABNT NBR 16521?
Sim, o equipamento está entre os certificadores aceitos pela norma e é o que a E2GO utiliza em campo para emitir laudos conforme a ABNT NBR 16521. Veja o guia completo da ABNT NBR 16521.
Quanto tempo leva a certificação de um ponto com DSX-5000?
Cada teste individual leva de 6 a 10 segundos. O tempo total depende do número de pontos e da organização do ambiente, mas um técnico experiente certifica entre 80 e 120 pontos por dia.
Conclusão
O Fluke DSX-5000 CableAnalyzer é a ferramenta certa para certificar cabeamento de cobre Cat6A conforme a ABNT NBR 16521. Na E2GO, utilizamos esse equipamento em todos os projetos de certificação, gerando laudos completos e rastreáveis para cada link.
Se você precisa certificar sua infraestrutura de rede, entre em contato com nossa equipe técnica.
