Cada décimo de dB importa quando a luz atravessa quilômetros
Imagine transmitir dados de uma edificação até outra a dois quilômetros de distância pela mesma fibra óptica. Se as emendas ao longo desse caminho tiverperda individual alta demais, o sinal de luz se degrada progressivamente. No final do trajeto, pode não chegar forte o suficiente para ser interpretado pelo equipamento receptor.
Esse é exatamente o risco que existe dentro da infraestrutura de fibra óptica — e está quase sempre concentrado nos pontos de emenda por fusão.
Pra gestores de TI, o problema se traduz em termos práticos: conexões ruins em fibra significam links interedifícios instáveis, backbone com desempenho degradado e dificuldade crescente de diagnóstico porque nem sempre dá pra identificar rapidamente qual emenda específica está causando problemas.
O que é fusão de fibra óptica e por que ela é necessária
Fusão de fibra óptica é o processo de unir duas fibras de vidro puro derretendo suas pontas num ponto único e fundindo-as permanentemente. Diferente de conectores mecânicos (que unem duas fibras com um alinhador físico de precisão e têm perda típica entre 0,5 e 1,0 dB) — a fusão cria um caminho contínuo de transmissão com perda abaixo de 0,1dB na grande maioria dos casos bem executados.

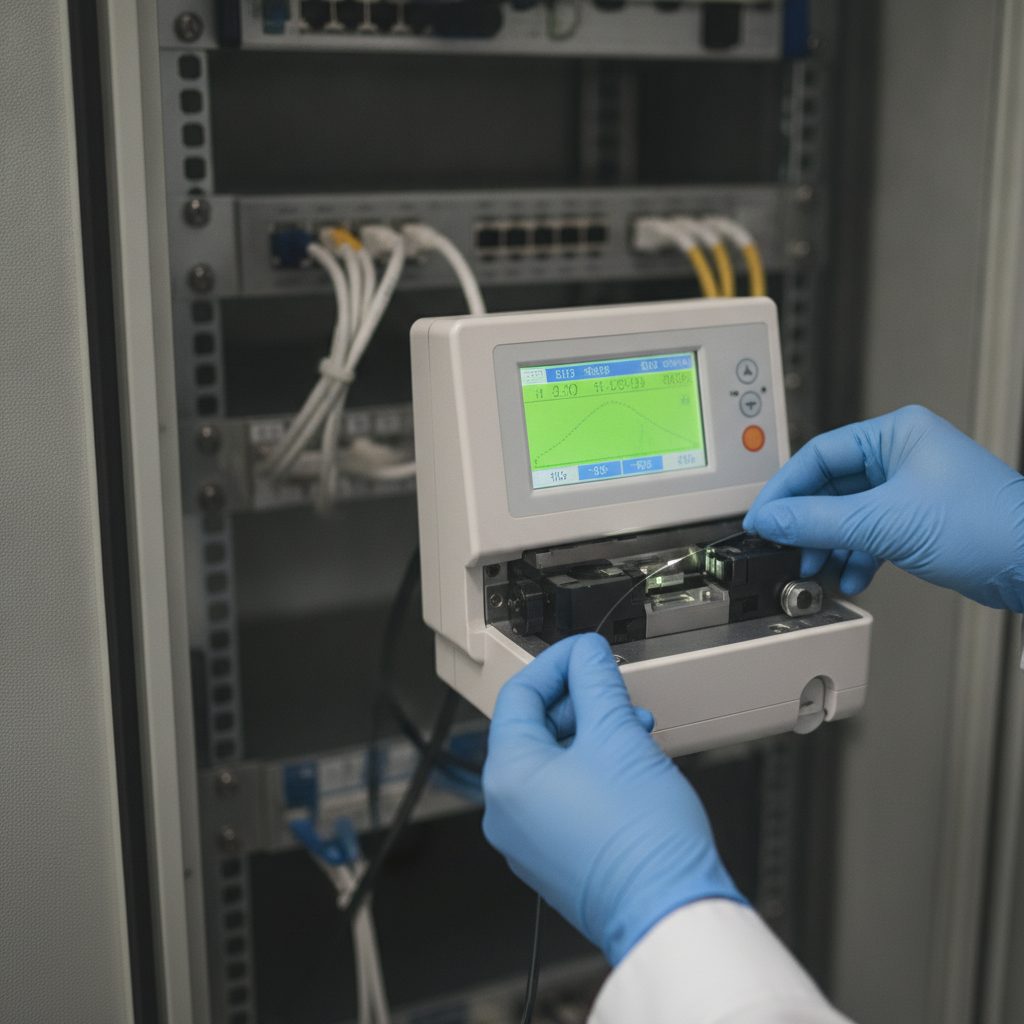

Máquinas de fusão modernas usam arco elétrico para aquecer simultaneamente as pontas das fibras até o vidro derreter e se fundir. Sensores internos alinham os núcleos centrais automaticamente antes do disparo do arco, garantindo alinhamento micrométrico exato que resulta em perdas mínimas.
O passo a passo profissional da fusão
Quando uma equipe técnica executa fusão de campo — seja numa cabine de telecomunicações dentro do edifício ou no subsolo de um galpão logístico — o procedimento segue etapas rigorosas:
- Descaseamento (stripping): remover a capa protetora acrílica (~40mm). Restam apenas os 125 µm de vidro puro, extremamente frágil nessa fase.
- Limpeza rigorosa: álcool isopropílico + fita especial removesimpurezas. Um mínimo resquício de gordura ou poeira atrapalha completamente o alinhamento e aumenta a perda da emenda.
- Corte (cleave/facetting): uma máquina cleaver faz uma ranhura controlada e quebra o vidro num ângulo perfeito transversal à extremidade da fibra. A qualidade desse corte é o fator individual mais crítico — se o ângulo resultar maior que 1 grau, a perda esperada da emenda já sobe significativamente acima dos valores nominais.
- Alinhamento e fusão eletrônica: posicionadora da máquina de fusão centraliza ambas as fibras, verifica alinhamento dos núcleos (core-alignment) via câmeras de alta resolução e dispara o pulso de arco.
- Proteção térmica: bainha termorretrátil especializada envolve o ponto fundido protegendo contra tensionamento mecânico futuro e exposição ambiental.
- Teste e documentação: resultado de perda individual medido pelo OTDR, registrado e arquivado junto com demais dados do projeto.
Cada etapa tem margem zero para erro humano. Na prática, uma boa equipe operacional opera entre 3 e 5 minutos por ponto quando o ambiente está climatizado — menos em cabinas fechadas controladas, mais em campo aberto sujeito a variações ambientais.
O que o teste OTDR revela
O OTDR (Optical Time Domain Reflectometer) é o instrumento essencial usado para avaliar cada emenda de fibra e detectar problemas localizados ao longo do trecho completo. Ele funciona enviando micro impulsos de laser pela fibra e analisando a luz retroespalhada (backscattering Rayleigh) e refletida (reflexão Fresnel) de volta ao equipamento.
Concretamente, o OTDR gera um perfil longitudinal do cabo mostrando quatro tipos fundamentais de eventos:
| O que aparece no gráfico | O que isso significa fisicamente | O que demanda atenção do gestor |
|---|---|---|
| Queda gradual ou discreta de nível luminoso | Uma emenda por fusão no trecho | Cada evento de emenda deve respeitar o limite de perda — tipicamente ≤ 0,15 dB para multimodo e ≤ 0,10 dB para monomodo |
| Livela horizontal estável com inclinação descendente constante | Atenuação natural do material ao longo do comprimentototal | Fibra OM50/125µm: máx. ~3,0 dB/km a 850nm. Valores acima disso sugerem dano oculto ao cabo durante execução |
| Queda abruptacom reflexo reverso pronunciado | Reflexão Fresnel de conector polido ou face contaminada | Conectores sujos ou desalinhados geram picos de reflexão que prejudicam equipamentos transmissores sensíveis |
| Desaparecimento total de retorno luminoso | Fibra rompida ou completamente interrompida | Perda física completa de comunicação neste segmento — exige reparo imedito |
É o OTDR quem comprova quantitativamente, ponto a ponto, que cada emenda foi executada corretamente — seguindo exatamente o mesmo padrão documental e de rastreabilidade aplicado aos testes em cabeamento metálico.
Especificações técnicas: limites aceitáveis de perda
No padrão consolidado da indústria, para fusão de fibra monomodo (SMF OS2/g.657), a perda máxima recomendada por emenda individual é ≤ 0,1dB (valor típico alcançado por máquinas modernas com core-alignment automático). Para fib Multimodo (OM3/OM4/OM5), o limite aceitável é ≤ 0,15 dB.
Já a atenuação total do canal (todas as juntas de fusão somadas + conectores terminais + atenuação linear do próprio componente de vidro) deve observar os limites definidos pelas normas vigentes da ABNT NBR 16521:
- OM3 50/125&mgr;m a 1Gbps: atenuação máxima total ≈ 3,0 dB (incluindo todas as junções e terminações)
- OM3 a 10 Gbps: atenuação máxima prática ≈ 3,0 dB — neste caso a restrição dominante costuma ser a distância máxima de 300m para transceptores SR, não propriamente a atenuação absoluta do sistema
- OS2 (monomodo) até 100m: atenuação cumulativa típica entre 1,5 e 2,5 dB incluindo emeadas + conectores UPC/APC
Na E2GO, documentamos em cada emenda individualmente — valor de perda, identificação da junta, data, operador responsável — tudo integrado e auditável dentro do laudo técnico do projeto.
Erros recorrentes que comprometem emeadas de fibra
Durante atendimento de campo e auditorias preventivas, identificamos padrões consistentes de erros executivos na fusão que acabam comprometendo o desempenho do enlace:
Tensão mecânica residual após a emenda. Quando o técnico força ou puxa excessivamente sem folga adequada durante organização interna no painel, gera microcurvaturas latentes nas juntas soldadas. O sinal continua transitando normalmente naquele momento — mas a perda medida pode aumentar sutilmente depois com ciclos térmicos sucessivos.
Sujeira invisível nas faces de conectores finais. Uma partícula microscópica de pó sobre a cerâmica de alinhamento (ferrule) LC pode adicionar facilmente entre 0,5 e 2,0 dB de perda adicional, às vezes irreversivelmente danificando o polimento em tentativas consecutivas forçadas de conectar.
Corte inferior (cleave ruim). Se a máquina cleaver estiver desgastada ou com a lâmina opaca, o ângulo de ruptura sai irregular. Isso causa perda excessiva na fusão seguinte — facilmente 0,3 dB ou mais quando deveria estar abaixo de 0,06 dB. Verificar os resultados de "cleave angle" no display da máquina ANTES de iniciar a fusão economiza retrabalho.
Bainha retrátil mal posicionada. Se sleeve termoretrátil não cobrir uniformemente toda a extensão da seção fundida, restar fragilidade estrutural local exposta. Uma emenda mal protegida pode falhar semanas depois com vibrações cotidianas do ambiente operacional.
Como isso impacta a operação diária
Sobre o papel, uma única emenda de fibra apresentando 0,2 dB de perda parece insignificante diante de um link de vários quilômetros. Mas quando somamos 20 a 30 fusões ao longo de um backbone interedifícios, cada décimo extra acumulativo compromete o headroom total disponível do sistema.
Um canal de transmissão com margem insuficiente tem três consequências diretas e mensuráveis para operações corporativas dependents de conectividade permanente:
- Futuro upgrade comprometido desde a instalação. Trocar transceptores existentes de 1Gbps para 10Gbps exige menor margem de atenuação total. Um enlace que opera perfeitamente em velocidade atual simplesmente não certifica na próxima elevação por falta de headroom técnico disponível.
- Otimalização do OTDR dificultada em manutenções futuras. Com perda acumulativa aproximando o teto especificado, separar eventos individuais isolados torna-se complicado visualmente no reflexograma — dificultando identificação rápida da origem exata de futuros problemas operacionais.
- Degradação imperceptível prolongada. Pontos já situados próximos do limite máximo tolerável tendem a falhar silenciosamente ao longo de meses sucessivos com oscilações naturais de temperatura e umidade ambiental — frequentemente detectáveis apenas quando ocorre interrupção efetiva do serviço.
Nenhum desses cenários se manifesta abruptamente. Escalam progressivamente até atingirem o patamar de indisponibilidade total.
Habilitando decisões baseadas em evidências reais
O que distingue verdadeiramente um projeto executed profissionalalmente de outro improvisado é a documentación sistemática de cada ponto de fusão e seção testada. Não basta "realizar fusão e verificar sinais verdes". Registre-se quantitativamente: quantidade total de emadas executadas, perda objetiva obtida por cada unidade individual, comprimento aferido por tramo, data e engenheiro responsável por lote.
Solicite certificação completa de infraestrutura de fibra e receba um laudo oficial contendo registros específicos de cada junta executada, perfil OtDR correspondente e recomendações fundamentadas nos resultados objetivos aferidos durante inspeção técnica.
