Resposta direta: Para a rede funcionar na entrega da obra, é preciso exigir eletrocalhas separadas para dados e energia, respeitar o raio de curvatura (4x UTP / 8x blindado), a tração máxima (25 lbf) e certificar cada link antes da mudança — método Channel, conforme a ABNT NBR 16521.

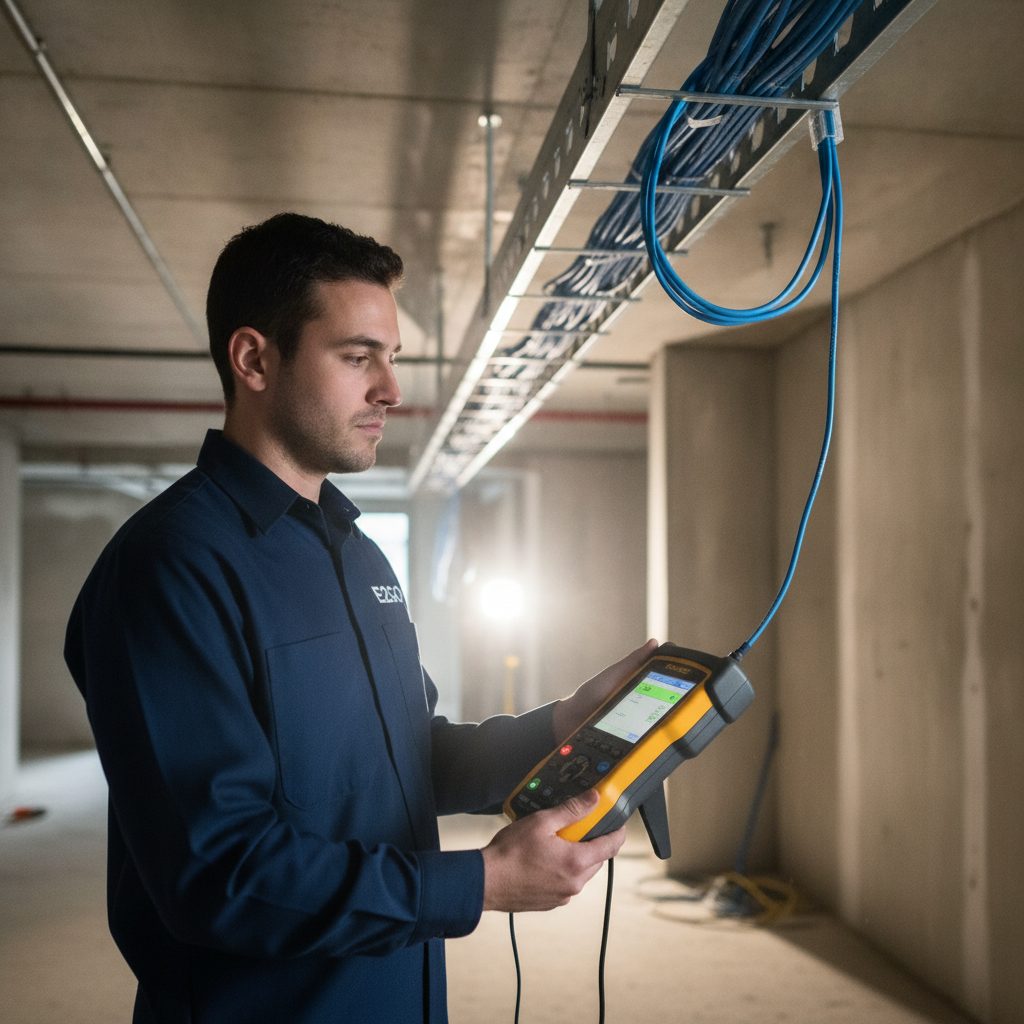

A obra foi entregue no prazo. A mudança está marcada para a próxima segunda-feira. O projeto de cabeamento em obras foi aprovado, as eletrocalhas estão instaladas, os cabos passados. Mas quando o técnico conecta o Fluke DSX-5000 para certificar o primeiro link, o resultado é FAIL.
Agora a empresa precisa decidir: começar a operação com uma rede não certificada — e assumir o risco de falhas — ou atrasar a mudança enquanto o problema é diagnosticado e corrigido.
Este cenário é mais comum do que parece. E quase sempre é evitável.
O custo de ignorar o cabeamento na obra
Cabeamento estruturado responde por cerca de 5-10% do custo total de uma obra corporativa ou industrial. Mas quando falha, ele paralisa 100% das operações que dependem de rede.
O maior erro que um gestor de TI comete é tratar o cabeamento como detalhe de execução — algo que "o eletricista resolve" ou "a construtora já sabe fazer". Construtoras sabem fazer concreto, alvenaria e instalações elétricas. Cabeamento estruturado é outra especialidade.
A diferença entre uma obra que entrega 324 pontos certificados com 100% de aprovação (como o projeto CD Brasília) e uma obra que vira dor de cabeça está em três momentos: antes, durante e depois da execução.
Checklist pré-obra: o que exigir na especificação
Antes de a primeira eletrocalha ser instalada, o projeto de cabeamento precisa estar definido no mesmo nível de detalhe que o projeto elétrico e estrutural.
Eletrocalhas separadas para dados e energia
A norma TIA/EIA-569 especifica a separação física entre cabos de rede e cabos elétricos. Em ambiente industrial, com motores e inversores de frequência (VFDs), essa separação deve ser ainda maior. O artigo EMI em Fábricas detalha por que a interferência eletromagnética degrada o sinal em cabos mal posicionados.
Distância de cabos de energia (ABNT NBR 14565)
A distância entre cabos de rede e cabos de energia não é um valor fixo — depende da potência da linha elétrica. A ABNT NBR 14565:2019 (Tabela 2) define as faixas abaixo:
| Potência da linha de energia | Cabo de telecom blindado | Cabo de telecom não blindado |
|---|---|---|
| Até 2 kVA | Contato sem separação extra | 12,5 cm |
| De 2 a 5 kVA | 15 cm | 30 cm |
| Acima de 5 kVA | 30 cm | 60 cm |
Além da eletrocalha separada, o projeto precisa especificar cruzamentos com cabos de energia em ângulo de 90 graus, paralelismo mínimo e cabos de rede nunca no mesmo eletroduto que cabos elétricos.
Raio de curvatura mínimo
Cada categoria de cabo tem um raio de curvatura mínimo que não pode ser violado — nem na instalação, nem em operação:
- Cabos UTP (não blindados): 4x o diâmetro externo do cabo
- Cabos blindados (F/UTP, S/FTP): 8x o diâmetro externo do cabo
Os valores seguem a norma ANSI/TIA-568.2-D. Curvaturas abaixo do mínimo microdanificam o cabo internamente, alterando a impedância e causando Return Loss — um dos parâmetros que o DSX-5000 detecta e reprova na certificação.
Checklist durante a obra: o que fiscalizar
A obra está em andamento. As eletrocalhas estão sendo instaladas. É agora que os erros mais comuns acontecem.
Patolas e caixas de passagem
Patolas (curvas de eletrocalha) precisam ter raio compatível com o raio de curvatura do cabo. Patolas de 90 graus com raio apertado — comuns em instalações elétricas — danificam cabos de rede. Especifique patolas de raio largo desde o projeto. Caixas de passagem devem ser dimensionadas para acomodar folga de cabo (recomenda-se 1-2 metros de sobra por caixa).
Tensão de tração
O maior erro em campo é puxar o cabo com força excessiva. Acima do limite, o par trançado se deforma, altera a impedância característica e a taxa de NEXT (Near-End Crosstalk) sobe — outro parâmetro que a certificação reprova.
Para cabos de 4 pares, a tensão máxima de tração é de 25 lbf (~110 N), conforme a ANSI/TIA-568.2-D.
Grampos e fixação
Grampos de fixação não podem comprimir o cabo. O recomendado é usar velcros (tie-wraps de contato) em vez de enchimentos plásticos com trava. Aperto excessivo deforma o cabo e introduz perda de retorno.
Checklist pós-obra: certificação como entrega
Certificação link a link
Cada ponto de rede deve ser certificado individualmente. A E2GO utiliza o método Channel (ponta a ponta, incluindo patch cords), com Fluke DSX-5000 e software LinkWare PC v12.1. Os parâmetros verificados são os mesmos que detalhamos em Os 5 Testes Que Todo Cabeamento Industrial Deve Passar:
- Wire Map, Insertion Loss, NEXT, Return Loss, Propagation Delay e Delay Skew
Resultado ideal: 100% PASS, como nos projetos CD Brasília (324 pontos), SKF Cajamar (6 pontos) e projeto BIT-RJ (em andamento).
Laudo como documento de entrega
O laudo de certificação não é opcional — é a única evidência de que o cabeamento foi instalado conforme a ABNT NBR 16521 e está apto para operação. Sem laudo, a garantia do fabricante pode ser invalidada — como discutimos em Garantia de Cabeamento Estruturado.
A diferença entre reforma e obra nova
Em uma reforma, o desafio adicional é integrar o cabeamento novo com a infraestrutura existente. A abordagem recomendada:
- Certifique apenas os links novos, cada um individualmente, pelo método Channel
- Recertifique também os cabos existentes que serão reutilizados — não confie no estado original
- Patch cords e equipamento ativo (switch, estação) não entram na certificação do link, mas devem ser inspecionados visualmente
- Se houver mix de cabos novos com infra antiga, isole eletricamente os segmentos — teste os novos separadamente
Perguntas frequentes sobre cabeamento em obras
Quem deve certificar o cabeamento na obra?
Um parceiro independente, com equipamento calibrado e laudo técnico. Se a própria construtora ou o eletricista fizer, o laudo perde o valor de evidência para a garantia do fabricante.
Qual a distância mínima entre cabo de rede e cabo de energia?
Depende da potência: até 2 kVA, cabo blindado pode ter contato sem separação extra (não blindado 12,5 cm); de 2 a 5 kVA, 15 cm blindado / 30 cm não blindado; acima de 5 kVA, 30 cm blindado / 60 cm não blindado ABNT NBR 14565:2019.
Certificação é obrigatória ou só recomendada?
Para garantir a garantia do fabricante e comprovar a aptidão da rede, é obrigatória na prática — a maioria das garantias de cabeamento estruturado é condicionada ao laudo de certificação.
Conclusão
O cabeamento estruturado é o sistema circulatório de qualquer operação que depende de rede. Tratá-lo como item acessório na obra é o caminho mais curto para atrasos, custos extras e uma rede que não passa nos testes na hora da mudança.
O checklist acima — pré-obra, durante a obra e pós-obra — cobre os pontos críticos que separam uma entrega técnica de qualidade de um problema. Para a organização final em rack, veja o artigo Organização Física de Racks.
