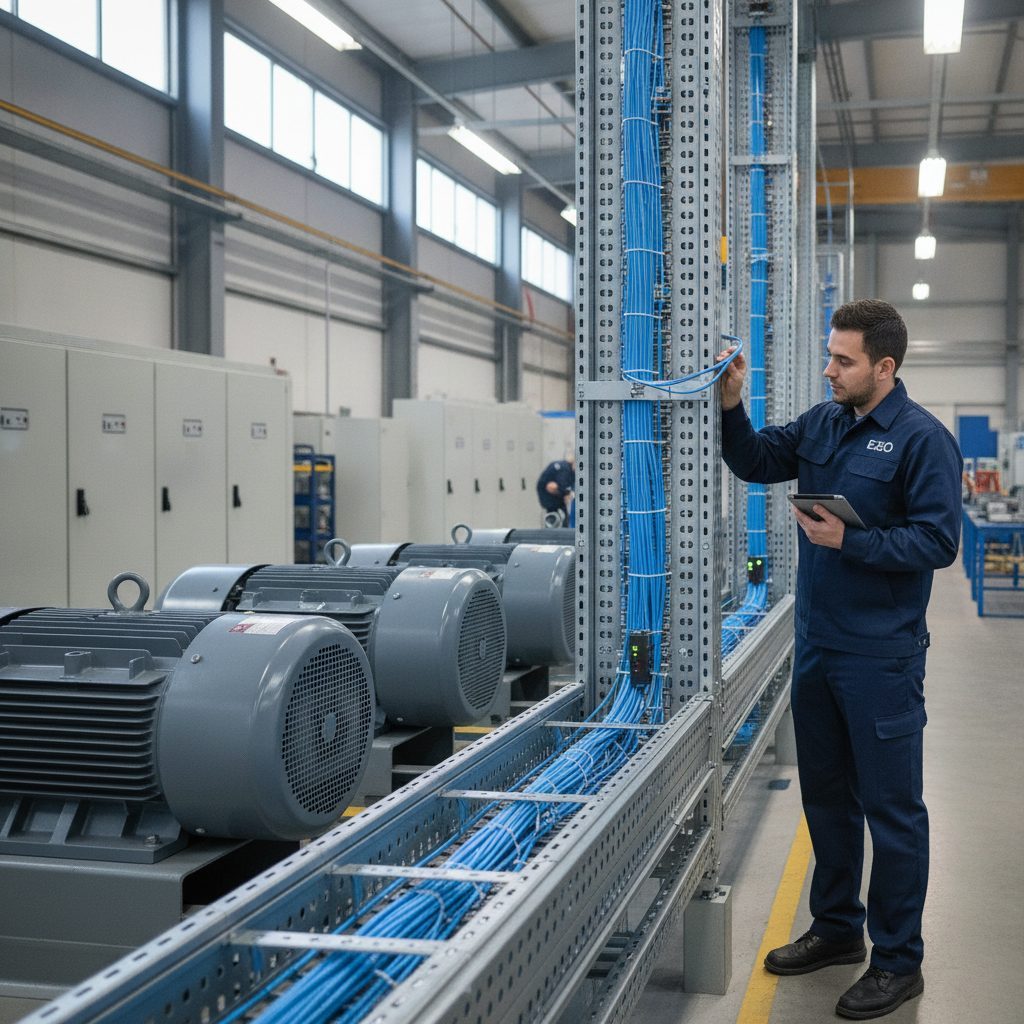

EMI em Fábricas — Por Que o Cabeamento Blindado é Essencial

Uma rede de computadores que funciona perfeitamente em uma sala comercial climatizada pode começar a apresentar lentidão misteriosa, perda constante de pacotes de dados e desconexões inexplicáveis assim que é instalada no chão de fábrica. Nesses casos, o verdadeiro vilão quase nunca é o switch ou o servidor: o culpado atende pelo nome de Interferência Eletromagnética (EMI).

No ambiente industrial, o ar é densamente povoado por campos eletromagnéticos gerados por motores elétricos de grande porte, inversores de frequência (VFDs), máquinas de solda e tornos CNC. Cabos de rede de cobre comuns sem blindagem funcionam como "antenas involuntárias", captando esse ruído elétrico do ambiente e misturando-o ao sinal de dados, o que corrompe as transmissões de rede.

Neste artigo, explicamos como a EMI afeta a conectividade industrial e qual o tipo correto de blindagem que seu projeto de cabeamento estruturado deve adotar para garantir a estabilidade da produção.

O que é a Interferência Eletromagnética (EMI) na Prática?

A EMI é a perturbação gerada por fontes eletromagnéticas externas sobre os sinais elétricos que viajam pelos condutores de cobre do cabo de rede. Quando a corrente elétrica flui por cabos elétricos adjacentes ou quando grandes motores entram em funcionamento, eles criam campos magnéticos que induzem voltagens parasitas nos fios de dados vizinhos.

As fontes de ruído mais comuns no chão de fábrica são:

🔹 Inversores de frequência (responsáveis por controlar a velocidade de motores).

🔹 Motores elétricos trifásicos de alta potência.

🔹 Máquinas de solda por arco elétrico e prensas industriais.

🔹 Cabos de energia elétrica de alta tensão instalados sem a devida distância de separação das calhas de telecomunicações.

Os Efeitos Nocivos da EMI sobre a sua Operação

Diferente de um cabo rompido, que corta o sinal imediatamente, os problemas gerados por interferência são silenciosos e intermitentes:

🔹 Queda Invisível de Performance: A placa de rede do computador ou CLP percebe a corrupção de dados e rebaixa a velocidade de conexão automaticamente (por exemplo, de 1 Gbps para 100 Mbps ou até 10 Mbps) na tentativa de manter a comunicação estável.

🔹 Retransmissões Constantes e Latência: Os pacotes de dados corrompidos pelo ruído devem ser reenviados repetidas vezes, gerando atrasos que causam falhas graves em sistemas em tempo real (como PROFINET).

🔹 Falsos Disparos de Alarme: O ruído induzido pode simular sinais falsos nos sensores de segurança e CLPs, parando máquinas por falsas detecções de emergência (detalhes em nosso artigo sobre a importância de certificar a rede para evitar paradas operacionais).

Os Três Níveis de Blindagem de Cabeamento

Para mitigar a EMI, a norma ABNT NBR 16521 estabelece o uso obrigatório de cabos blindados de acordo com a severidade do ambiente industrial (parâmetro MICE). As estruturas de blindagem mais utilizadas são:

🔹 F/UTP (Foil over Unshielded Twisted Pair): Possui uma folha de alumínio geral que envolve os 4 pares de fios. É a blindagem padrão recomendada para ambientes industriais leves ou galpões logísticos comerciais.

🔹 U/FTP (Unshielded over Foiled Twisted Pair): Cada par de fios possui sua própria blindagem de alumínio individual, mas não há blindagem externa geral. Excelente para combater a interferência entre os próprios pares internos (Crosstalk).

🔹 S/FTP (Shielded over Foiled Twisted Pair): Possui blindagem individual em cada par de fios mais uma malha trançada metálica externa geral. É a blindagem topo de linha, recomendada para ambientes industriais pesados e locais com alto índice de interferência de motores.

Erros Fatais no Aterramento de Cabos Blindados

Instalar cabos blindados sem o devido rigor técnico de fixação de conectores e aterramento é o mesmo que jogar dinheiro fora. A blindagem atua captando o ruído eletromagnético e direcionando-o para a terra. Se houver falhas nesse caminho, a blindagem se comporta como uma antena gigante, piorando a interferência interna.

Os principais erros cometidos em obras industriais são:

🔹 Aterramento em Apenas uma Extremidade: Para que a blindagem descarregue eficientemente os ruídos induzidos, ela deve ser aterrada e conectorizada com carcaça metálica (shielded RJ45) nas duas pontas (no switch/patch panel do rack e na tomada da máquina).

🔹 Dreno de Aterramento Desconectado: O pequeno fio de dreno de metal que corre dentro do cabo blindado deve ser crimpado junto à blindagem do conector. Caso contrário, a blindagem fica flutuante e acumula estática.

🔹 Falta de Testes de Continuidade da Blindagem: A certificação profissional é a única forma de medir se a blindagem foi rompida ao longo do caminho de passagem (conforme detalhamos no artigo sobre os 5 testes obrigatórios de certificação de rede).

Conclusão

Em ambientes de chão de fábrica, o uso de cabeamento sem blindagem não representa economia financeira real: representa um risco operacional diário e imprevisível. Planejar o nível correto de blindagem com conectores compatíveis e realizar testes de continuidade de blindagem com analisadores calibrados é a garantia de que sua empresa rodará sem lentidões crônicas.

A E2GO projeta, instala e certifica redes industriais seguindo as normas nacionais de compatibilidade eletromagnética.

"No chão de fábrica, a interferência eletromagnética é uma constante física inevitável. O uso de cabeamento blindado aterrado corretamente é a única proteção técnica capaz de manter sua produção rodando sem falhas intermitentes."
