Quando uma certificadora entrega o laudo da sua rede, você sabe exatamente o que cada teste significa? Ou os termos como "NEXT", "Return Loss" e "PSNEXT" são apenas palavras técnicas que você ignora?
Entender os 5 testes fundamentais da certificação de cabeamento estruturado não é só para técnicos. Gestores de TI que conhecem esses parâmetros tomam decisões melhores sobre manutenção, provedores e investimentos em infraestrutura.
1. Mapa de Cabos (Wire Map)
O que mede: A continuidade elétrica e a correta terminação dos 8 fios do cabo de par trançado.
O wire map verifica se cada pino do conector RJ45 de uma ponta corresponde ao pino correto na outra ponta. Ele detecta continuidade, inversão de pares, pares divididos (split pairs), curto-circuito e circuitos abertos.
Resultado crítico: QUALQUER falha no wire map significa que o ponto precisa ser corrigido antes de prosseguir.
2. Comprimento
O que mede: A distância física do cabo, do patch panel até a tomada. O limite máximo é de 100 metros (90m de cabo permanente + 10m de patch cords).
Por que importa: Cabos longos sofrem atenuação excessiva e queda de tensão para PoE.
Resultado crítico: Acima de 100m exige replanejamento ou switches intermediários.
3. Perda de Inserção (Insertion Loss)
O que mede: A atenuação do sinal elétrico ao percorrer o cabo. Influenciada por comprimento, qualidade dos conectores, frequência e temperatura.
Resultado crítico: Perda elevada geralmente indica conectores mal crimpados, cabos de baixa qualidade ou comprimento excessivo.
4. NEXT (Near-End Crosstalk)
O que mede: A interferência eletromagnética entre pares de fios dentro do mesmo cabo. NEXT alto (em dB) = baixa interferência.
Resultado crítico: NEXT baixo é uma das falhas mais comuns, causada por destrançamento excessivo dos pares nos conectores.
5. Return Loss (Perda de Retorno)
O que mede: A reflexão do sinal causada por variações de impedância. Return loss alto = baixa reflexão.
Resultado crítico: Causado por conectores de baixa qualidade, dobras com raio menor que o permitido, ou cabos esmagados.
Bônus: PSNEXT
O PSNEXT (Power Sum NEXT) é a soma da interferência de todos os pares sobre um par específico. Crítico para aplicações PoE+ e PoE++.
Conclusão

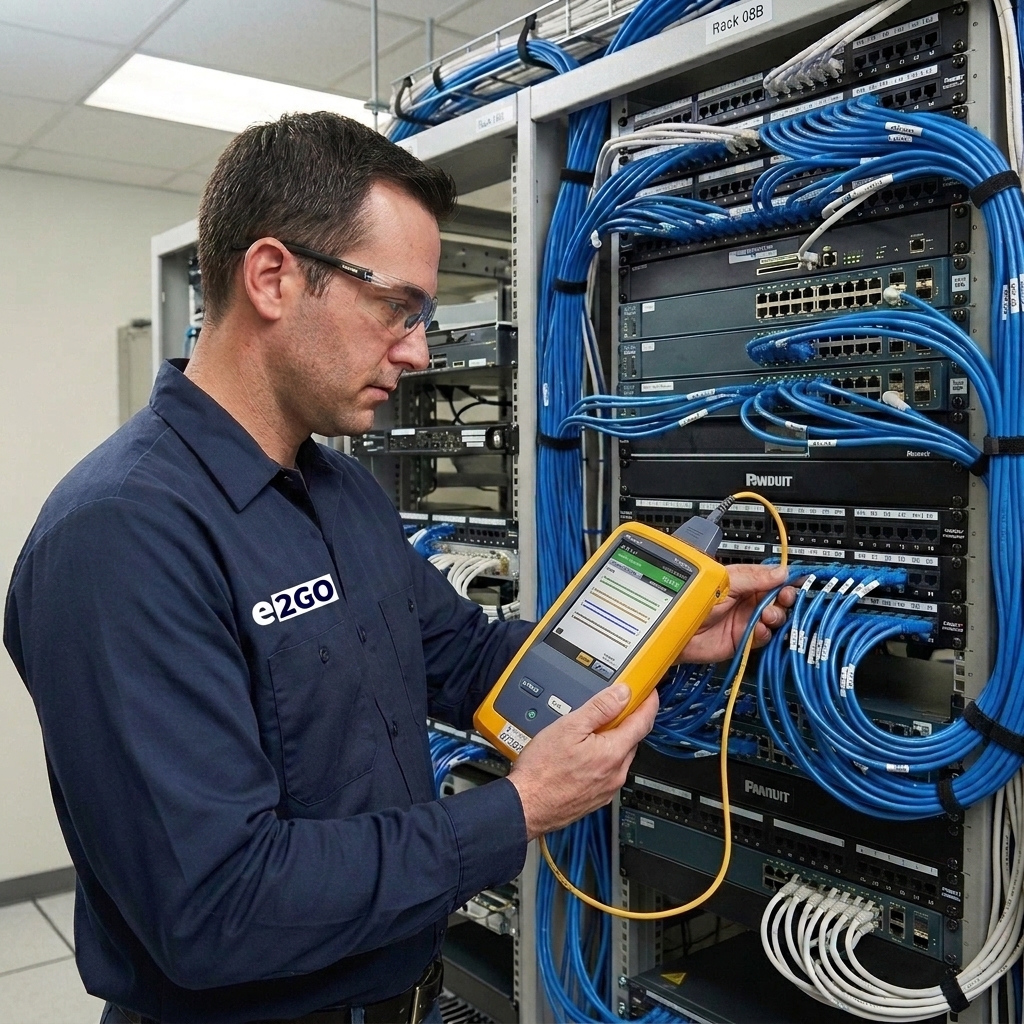

Conhecer os 5 testes fundamentais permite que gestores entendam laudos, questionem resultados e exijam qualidade. Na E2GO, cada ponto certificado passa por todos esses testes com Fluke DSX-5000 e rastreabilidade LinkWare.
"Certificação não é passar ou reprovar. É entender exatamente como sua rede se comporta — e ter os dados para provar."
